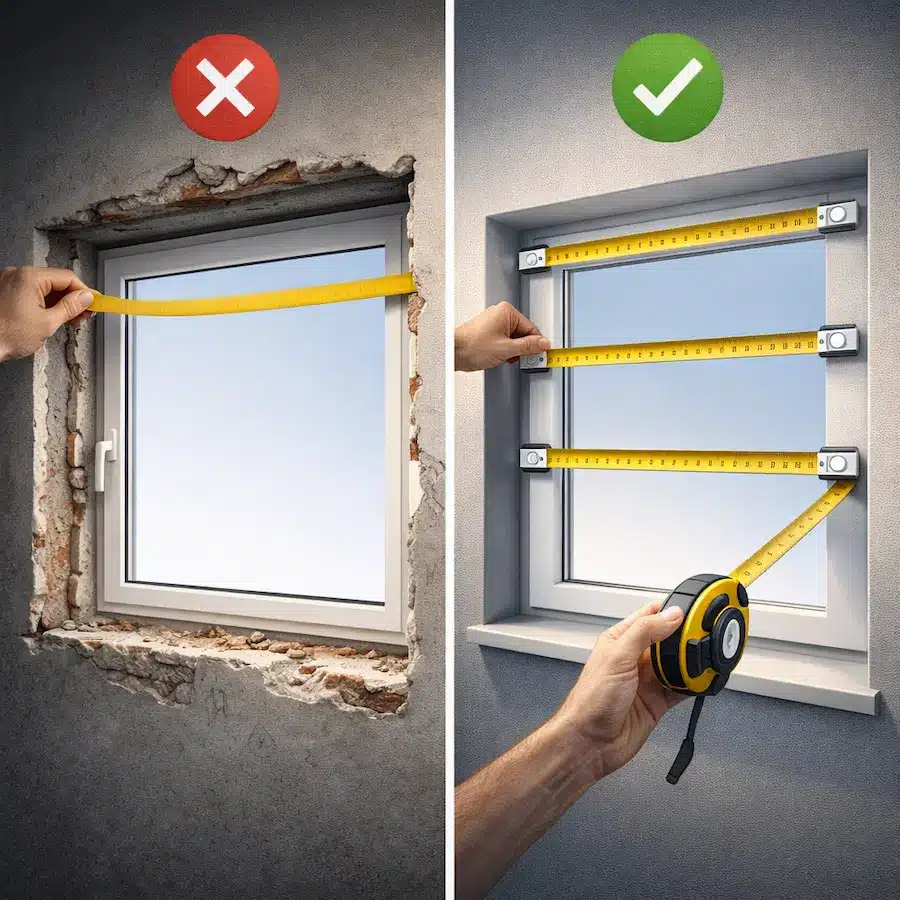

قياس الشبابيك قبل التركيب بدقة هو الخطوة التي تحدد نجاح أو فشل المشروع بأكمله — خطأ بمقدار 1 سم فقط يعني شباكاً لا يُركَّب أو فجوات تُبطل العزل الحراري والصوتي. وفقاً لإحصائيات ورش UPVC في السوق السعودي، 23% من طلبات إعادة التصنيع سببها قياسات خاطئة من العميل أو الفنّي. هذا الدليل يشرح طريقة القياس الصحيحة بأدوات بسيطة متوفرة في أي بيت، مع الأخطاء التي يجب تجنّبها.
ما الأدوات المطلوبة لقياس الشبابيك بدقة؟

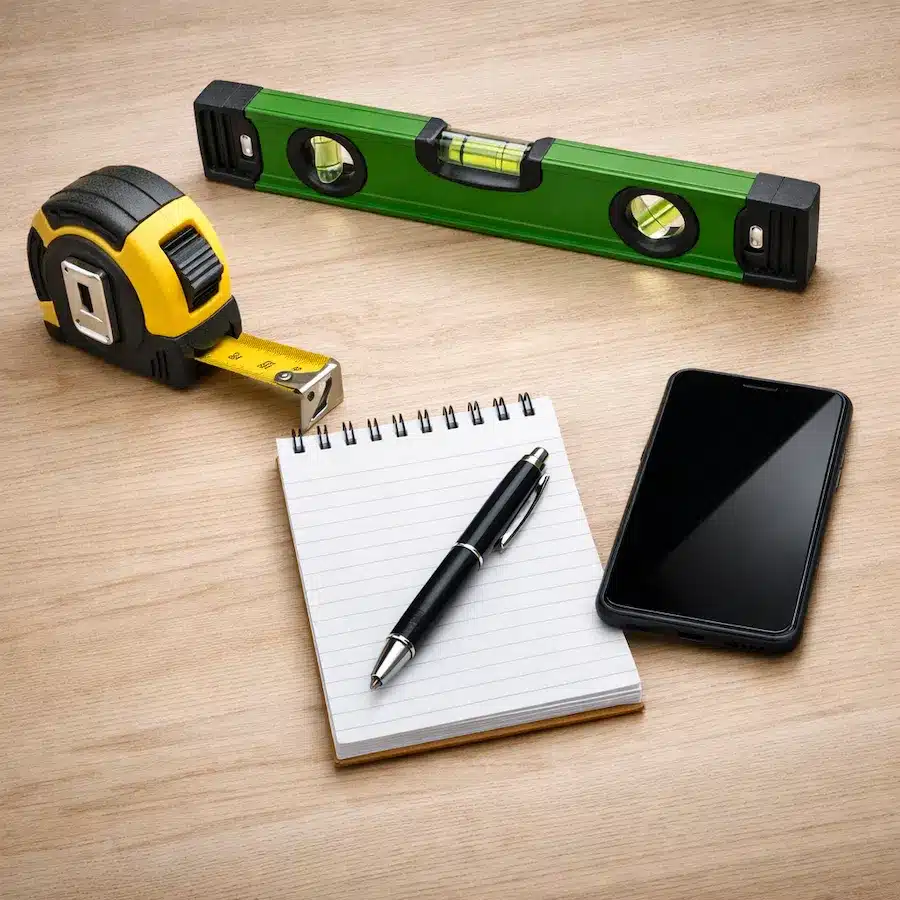

تحتاج 4 أدوات فقط لقياس احترافي — وكلها متوفرة بأقل من 50 ريالاً. البدء بالأدوات الصحيحة يمنع 80% من أخطاء القياس الشائعة:
- شريط قياس معدني 5 متر: استخدم المعدني وليس القماشي — القماشي يتمدد مع الاستخدام ويعطي قراءات تختلف بمقدار 3-5 مم. تأكد أن الخطاف المعدني في الطرف ثابت وغير مرتخي.
- ميزان ماء (مستوى) 60 سم: يكشف ميلان الفتحة الذي لا تراه العين. فتحة مائلة بدرجتين فقط تخلق فجوة 8 مم في أحد الأركان — كافية لتسريب الهواء والغبار.
- قلم تحديد + ورقة تسجيل: سجّل كل قياس فوراً. لا تعتمد على الذاكرة — 67% من أخطاء القياس تحدث بسبب الخلط بين أرقام شباكين مختلفين وفقاً لتجارب ورش التصنيع.
- كاميرا الهاتف: صوّر كل فتحة بعد القياس مع إظهار شريط القياس في الصورة. هذا التوثيق ينقذك عند مراجعة الأرقام مع المورّد.
أقرأ أيضا: شبابيك بي في سي دليل عملي لاختيار النوع المناسب في مصر والسعودية
كيف تقيس عرض الشباك بالطريقة الصحيحة؟

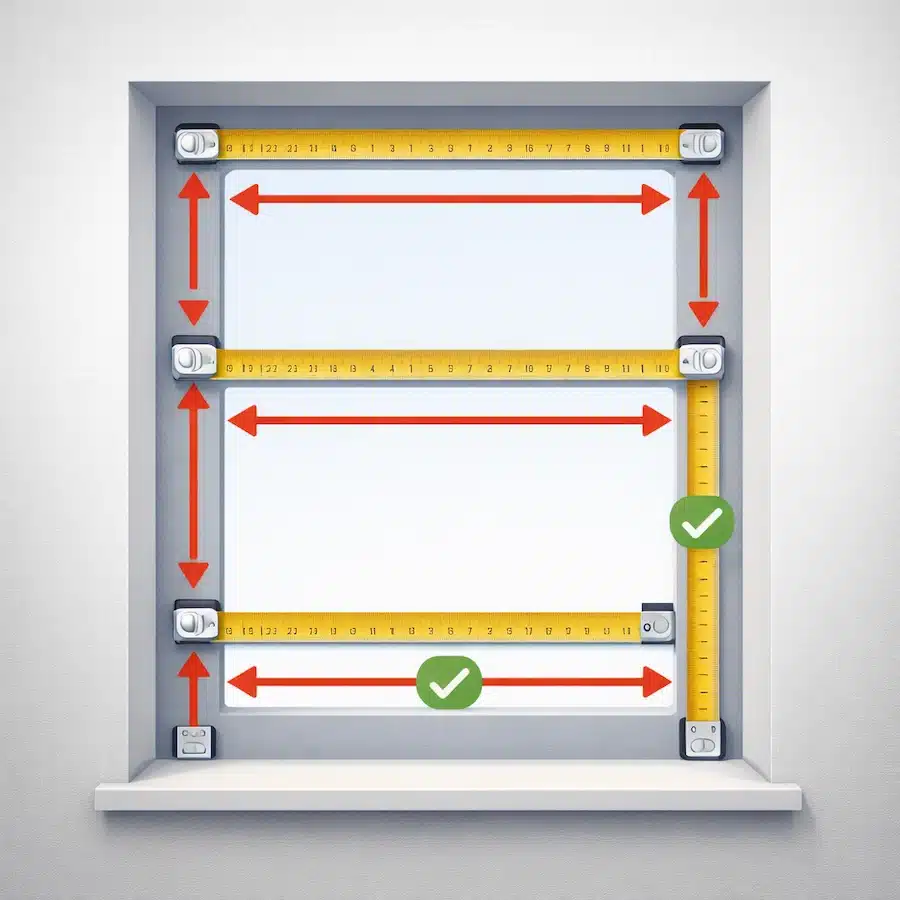

قِس العرض من داخل الفتحة (من حافة البناء إلى حافة البناء) في 3 نقاط مختلفة — وليس نقطة واحدة — لأن فتحات البناء نادراً ما تكون متساوية تماماً. الفرق بين أعلى وأسفل الفتحة قد يصل إلى 15 مم في المباني العادية.
- الخطوة الأولى: قِس العرض عند الجزء العلوي من الفتحة (على بُعد 5 سم من الحافة العلوية). سجّل الرقم: مثلاً 1,205 مم.
- الخطوة الثانية: قِس العرض عند المنتصف تماماً. سجّل الرقم: مثلاً 1,200 مم.
- الخطوة الثالثة: قِس العرض عند الجزء السفلي (على بُعد 5 سم من الحافة السفلية). سجّل الرقم: مثلاً 1,198 مم.
القاعدة الذهبية: خُذ القياس الأصغر من القياسات الثلاثة (في مثالنا: 1,198 مم) ثم اطرح منه 10 مم كخلوص للتركيب. الناتج (1,188 مم) هو العرض الذي تطلبه من المصنع. هذا الخلوص يسمح بتعديل وضعية الشباك أثناء التركيب ويُملأ لاحقاً بالفوم العازل. بدونه، ستضطر لنحت البناء بالشاكوش — وهذا يُضعف الجدار ويُتلف التشطيب.
كيف تقيس ارتفاع الشباك بدقة؟
نفس المنطق يُطبَّق على الارتفاع — قِس في 3 نقاط عمودية لأن الفتحة قد تكون أقصر في أحد الجانبين. إهمال هذه الخطوة هو ثاني أكثر خطأ شيوعاً بعد القياس من نقطة واحدة.
قِس الارتفاع في 3 مواضع: الجانب الأيسر، المنتصف، الجانب الأيمن. كل قياس من حافة البناء السفلية إلى حافة البناء العلوية — وليس من الأرضية. إذا كان الشباك فوق رخام أو بلاط، قِس من سطح الرخام/البلاط النهائي وليس من الخرسانة تحته.
خُذ القياس الأصغر واطرح 10 مم كخلوص للتركيب، تماماً كما فعلت مع العرض. إذا كانت القياسات الثلاثة: 1,410 مم و1,405 مم و1,408 مم — الارتفاع المطلوب هو 1,405 – 10 = 1,395 مم.
تحقّق من استواء الحافة السفلية باستخدام ميزان الماء. إذا كانت مائلة، سجّل مقدار الميلان وأبلغ المورّد — بعض الحالات تحتاج رفع أحد الجانبين بقاعدة تسوية قبل التركيب. تجاهل الميلان يعني شباكاً يبدو مائلاً بصرياً حتى لو كان مركّباً بشكل صحيح تقنياً، وهذا عيب لا يُصلح بعد التركيب إلا بإعادة العمل من الصفر.
كيف تقيس عمق الفتحة والأفاريز (الرّبع)؟
عمق الفتحة قياس يتجاهله معظم الناس — لكنه يحدد نوع إطار التثبيت وطريقة العزل. قياسه خاطئاً يؤدي لبروز الشباك عن الجدار أو غرقه للداخل بشكل غير جمالي.
قِس العمق من الحافة الخارجية للجدار إلى الحافة الداخلية. في المباني السعودية النموذجية، العمق يتراوح بين 15 و25 سم. إذا كان الجدار مزدوجاً بعازل (كما في معظم البناء الحديث وفقاً لكود البناء السعودي)، العمق قد يصل إلى 30-35 سم.
افحص وجود أفاريز (رُبع). الأفريز هو البروز الخرساني حول الفتحة من الخارج — وظيفته إسناد الشباك ومنع تسرب المطر. قِس عرض الأفريز (عادة 3-5 سم) واطرحه من العرض والارتفاع الخارجي. إذا لم يكن هناك أفريز، أبلغ المورّد لأن طريقة التثبيت ستختلف — ستحتاج زوايا تثبيت معدنية إضافية بتكلفة 50-100 ريال للشباك الواحد.
سجّل موقع الشباك في الجدار. هل تريده في منتصف عمق الجدار (الأكثر شيوعاً)، أم محاذياً للخارج (أفضل لعزل الحرارة)، أم محاذياً للداخل (أسهل في التركيب)؟ هذا القرار يؤثر على مقاسات الرّخام الخارجي والعتبة الداخلية. من واقع التجربة، المحاذاة مع الثلث الخارجي تعطي أفضل أداء حراري في المناخ الحار.
أقرأ أيضا: نوافذ يو بي في سي الرياض..كل ما تحتاج معرفته عنها قبل الشراء
ما الأخطاء الشائعة في قياس الشبابيك وكيف تتجنبها؟
هذه الأخطاء الخمسة مسؤولة عن 90% من مشاكل القياس — تعرّف عليها وستتجنّب تكاليف إعادة التصنيع التي تتراوح بين 500 و3,000 ريال للشباك الواحد:
| الخطأ | النتيجة | الحل |
|---|---|---|
| القياس من نقطة واحدة فقط | شباك لا يدخل الفتحة أو يترك فجوات | قِس 3 نقاط دائماً وخُذ الأصغر |
| نسيان خلوص التركيب (10 مم) | شباك محشور يستحيل تعديله | اطرح 10 مم من كل بُعد |
| القياس بشريط قماشي | فرق 3-5 مم يتراكم في الشبابيك الكبيرة | استخدم شريطاً معدنياً فقط |
| تجاهل الأفاريز الخارجية | شباك أكبر من الفتحة الفعلية | قِس داخل الأفريز وليس خارجه |
| القياس قبل إنهاء التشطيب | الرخام والبلاط يغيّران المقاسات 1-3 سم | قِس بعد الانتهاء من كل التشطيبات |
نصيحة إضافية من واقع التجربة: إذا كنت تقيس أكثر من 5 شبابيك، ارسم مخططاً بسيطاً للمنزل وأعطِ كل شباك رمزاً (مثلاً: غ.نوم1، صالة-يمين، مطبخ). سجّل القياسات الثلاثة لكل شباك بجانب رمزه. هذا التنظيم يمنع الخلط الذي يحدث في 15% من الطلبات متعددة الشبابيك. صوّر المخطط بالهاتف وأرسله للمورّد مباشرة.
أقرأ أيضا: دليلك لاختيار نوافذ عازل upvc الاحساء.. إليكم أهم النصائح
متى تطلب فنّياً بدل أن تقيس بنفسك؟ إذا كانت الفتحات غير منتظمة الشكل (مقوّسة أو مثلثية)، أو إذا كان المبنى قديماً بجدران حجرية غير مستوية، أو إذا كان عدد الشبابيك يتجاوز 15 شباكاً. تكلفة زيارة القياس من المورّد تتراوح بين 200 و500 ريال — وكثير من الموردين يخصمونها من قيمة الطلب النهائي.
أسئلة شائعة
هل أقيس الشباك من الداخل أم من الخارج؟
قِس من الداخل دائماً — من حافة البناء إلى حافة البناء بدون الأفاريز الخارجية. القياس من الخارج يتضمّن بروز الأفريز ويعطي أرقاماً أكبر بـ 3-10 سم من الحجم الفعلي المطلوب. إذا كانت الفتحة بدون أفاريز، القياس الداخلي والخارجي متساويان.
كم خلوص التركيب المطلوب لشبابيك UPVC؟
الخلوص القياسي هو 10 مم من كل جانب (أي 20 مم إجمالي على العرض و20 مم على الارتفاع). هذا الفراغ يُملأ بفوم البولي يوريثان العازل ثم يُغطى بالسيليكون. خلوص أقل من 5 مم يجعل التركيب مستحيلاً، وأكثر من 20 مم يُضعف تثبيت الشباك ويحتاج حشوات إضافية.
هل يمكنني الاعتماد على مقاسات المخططات الهندسية؟
لا تعتمد عليها أبداً كمقاسات نهائية. مقاسات المخطط هي مقاسات تصميمية — الفرق بينها وبين الفتحة الفعلية يتراوح بين 1 و5 سم بسبب سماكة اللياسة والبلاط وتفاوتات التنفيذ. استخدم المخطط كمرجع أولي فقط، ثم قِس الفتحة الفعلية بعد التشطيب.
هل أقيس قبل أم بعد تركيب الرخام والبلاط؟
بعد التشطيب النهائي دائماً. الرخام الخارجي والعتبة الداخلية والبلاط يغيّرون أبعاد الفتحة بمقدار 1-3 سم. إذا كنت مضطراً للقياس قبل التشطيب، أضف هامشاً إضافياً 20-30 مم واتفق مع المورّد على تعديل المقاسات النهائية بعد اكتمال التشطيب.
